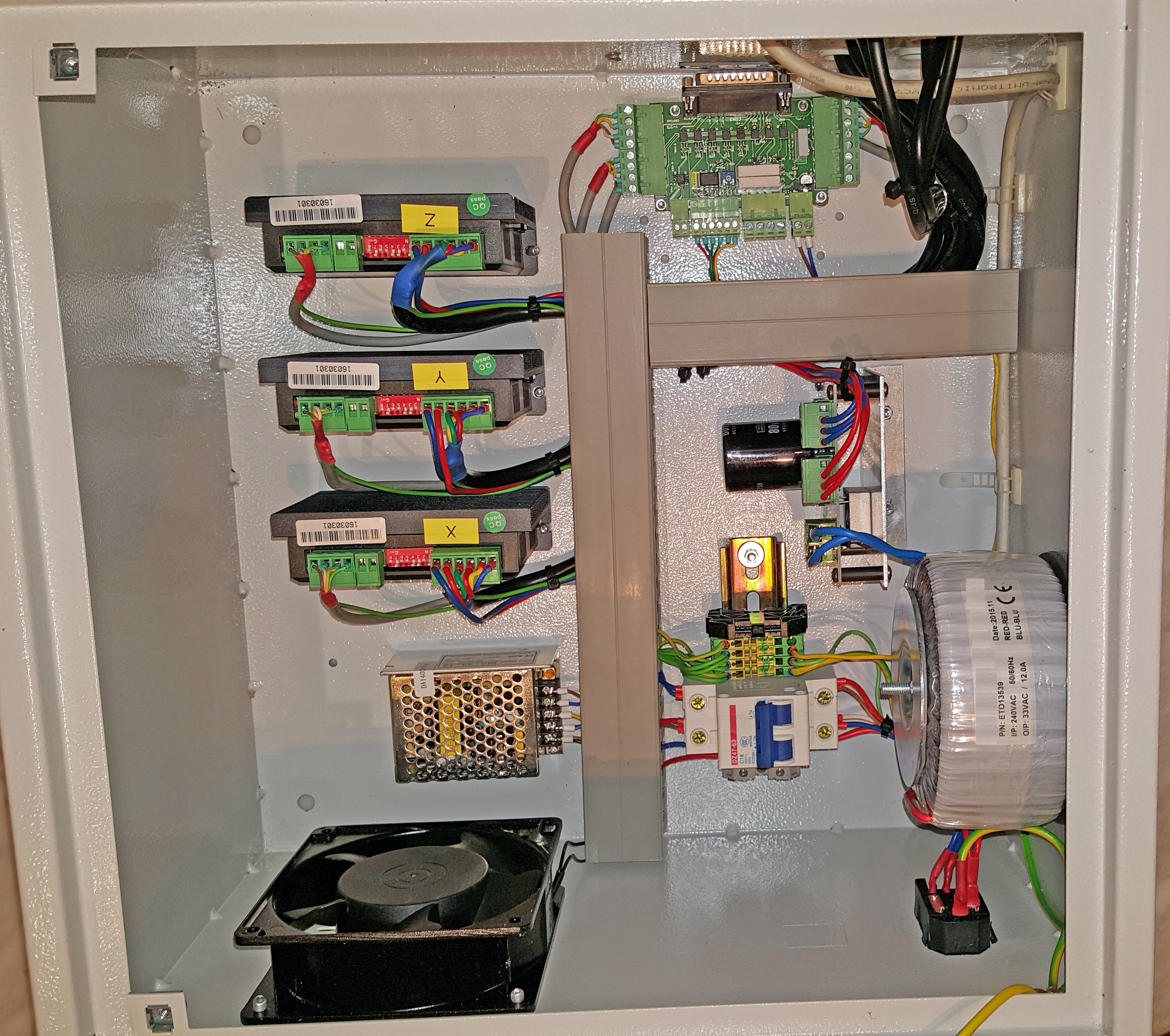

Profi - Komplett - montierte Steuerung für 3 Achsen bis 48V - 4,5 A je Achse im Metallschrank mit Kabel
Geeignet für kleine Automatisierungsgeräte, wie z.B.: Graviermaschinen, Kennzeichnungsmaschinen, Schneidemaschinen, Plotter, Laser oder 3D-Drucker zur Bearbeitung von Leichtmetallen oder Kunststoffen.
- 1x Interfaceplatine für LPT Port mit Optoisolation und Netzteil 12V
- 1x LPT Datenkabel
- 3x Steuerung - Endstufen SK 5045 bis 50 V, 4,5 A
- 2m Kabel jeweils für 3 Motoren
- 2m Kabel mit Notausschalter
- 2m Kabel mit Mikroschalter für Endschalter
- 3x Referenzschalter mit 2m Kabel für jeden Referenzschalter
- 3x Trafo - 48VDC, 6,3A
- 1x Power-Modul 50 VDC, 20A
- 1x Hauptschalter und Netzkabel für 230V
- 1x Kabelkanal (Verdrahtungskanal)
- 1x Sicherungsautomat doppelt -B 16A
- 1x Tragschiene für Sicherung 35 mm
- 6x Kontaktklemme für 35mm Schienen
- 1x Lüfter sorgt für effektive Luftzirkulation und Kühlung der eingebauten Komponenten
- 1x Metallschrank mit Locher für Schalter, Kabel und Luftzirkulation 600 x 400 x 200 mm
- 1x Kleinmaterial für Montage - Verbindung der Komponenten
- 1x Montage / Einbau, Einstellung und Funktion - Test
Technische Daten - Beschreibungen
*3 Stück SK5045 - 4,5 A - 50 V Endstufe, CNC Steuerung PC-NC
- Ruhiger Motorlauf und geringe Erwärmung von Motor und Endstufe
- Schneller Motor durch Einsatz der neuesten bipolaren Technologie
- Geschlossenes Gehäuse, das stehend oder liegend montiert werden, schützt vor einem mechanischen Defekt
- Mit Überspannungs- und Kurzschluss-Schutz.
- Interfaceplatine mit integrierter Optoisolation schützt den Computer vor Beschädigung.
- Einstellbar über DIP Schalter. (kein Multimeter zur Einstellung nötig.)
- Automatische Stromabsenkung auf 50% im Stillstand (Sleep). (per DIP Schalter)
- Für 2 - 3 Phasen und 4 Phasen Schrittmotoren einsetzbar.
- Jumper pro Phase von 1,5; 2,0; 2,4; 2,8; 3,2, 3,7; 4,2, 4,5 A einstellbar
- 20-50 Volt Motorspannung
- Kompatibel mit Mach 2/3 ,PCNC , CNC-Profi, DIN-CNC, EMC...
- Logik TTL-kompatibel (5Volt), Signalsteuerung 400 kHz
- Mikroschritt 1/2 -, 1/4 -,1/8 -, 1/16 -, 1/32 -, 1/64 -, 1/128 -, 1/256 -, 1/5 -, 1/10 -, 1/25 -, 1/50 -, 1/125 -, 1/250
- Konfigurationskontrolle LED
- Maße: B =34mm, H =75mm, L=119mm
* 1 Stück - Rinkerntrafo - 400VA 33VAC 12A
- Trafo Versorgung 230 V / AC 50 Hz
- Optional mit Thermo Ausschalter
- Unsere Trafos haben ein geringes magnetisches Streufeld, kleine Abmessungen bei hoher Leistung, einen optimalen Wirkungsgrad und eine Zentralbefestigung.
- Primärspannung: 230 VAC, 50 / 60 Hz
- Sekundärspannung: 33 V / AC
- Ausgangsleistung: 12 A / 400 VA
- Größe: Ø 120 mm x H 60 mm
* 1 Stück - Power-Modul 50VDC bis 20A mit Sicherungsplatine
- Unsere Module sind vorallem für die Versorgung von Mikroschritt-Endstufen-Controllern für Schritt- und Servomotoren DC gefertigt.
- Ermöglicht die Stromversorgung für CNC-Steuerung Hochspannung max. bis 50 VDC 5A für jeden Anschluss.
- Mit mit Diode LEDs wird unteranderem die Spannung angezeigt, um die Kontrolle zu erleichtern.
- Ein Gedruckter Anschlussplan als Beispiel wird mitgeliefert.
- Schützt Steuerkarten und Netzteil vor Kurzschlüssen und Überspannungen.
- Abnehmbare Schutzverkleidung für die Sicherungen
- Stromversorgung bis 34 VAC 20 A
- Strom Gleichrichter bis 50 VDC 20 A
- 4x Schraubanschluss für Endstufen je 5A 50 VDC
- Enthält Kabel Schraubverbindungen
- Größe: L 100 mm x B 80 mm x H 100 mm
* 1 Stück Interfaceplatine optoisoliert Anschluss an PC bis 4 Achsen
- Anschlüsse für Begrenzungsschalter/Referenzschalter, Notausschalter und Werkzeugbemessungsschalter.
- 2 Relais für Schaltfunktionen für z.B. eine Spindel oder Kühlmittelpumpe.
- Funktionalität Kontrolle wird mit Dioden LED angezeigt, was die Konfiguration mit der Software erleichtert.
- Bei den Steckverbindungen ist die Verteilung identisch, sowie bei unseren Mikroschritt Karten.
- Eine gedruckte Pinbelegung und ein Anschlussplan als Beispiel werden mitgeliefert.
- Optoisolation schützt den Computer vor einer Beschädigung.
- 1 Relais für zusätzliche Schaltfunktionen 5A/230V
- 3 Anschlüsse für Begrenzungsschalter/Referenzschalter
- Anschlüsse für Notausschalter und Werkzeugbemessungsschalter
- Stromaufnahme: 12V/250mA
- Anschluss an PC-Parallelport.
- Kompatibel mit Mach 2/3 ,PCNC , CNC-Profi, DIN-CNC, EMC...
- Logik TTL-kompatibel (5Volt)
- Maße: B =115mm, H =77mm, L=20mm
* 1 Stück - Notausschalter mit Gehäuse
- Der Schalter hat eine Aufnahme für 2 Kontaktblöcke Nach Absprache kann der Öffner durch einen Schließer ersetzt oder beide Bestellt werden.
- RoHS-konform
- Einbau-Ø: 22 mm Schraubbefestigung
- Knopf-Ø: 40 mm
- Schaltleistung: 250 V/AC/3,0 A
- Anschluss: Schraubanschluss Ausführung: NC 1 x Ein/(Ein)
- Temperaturbereich: -20 - +55 °C
* 4 Referenzschalter - Endschalter Mikroschalter-VT-Rollenhebel L-12
- Optional können wir auch mehr Endschalter oder Näherungsschalter statt Mikroschalter einbauen.
- RoHS-konform
- Hebel: Rollenhebel L-12mm
- Ausführung: Wechsler/Rolle
- Schaltleistung: 250 V/AC/16(4) A
- Anschluss: Steckanschluss 6.3 x 0.8 mm oder Lötanschlüsse
- Abm.:(B x H x T) 30 x 16 x 10 mm
* CNC-Kupfer-Kabel-Flexibel 4 x 1,0 mm²- Abgeschirmt je 2m für Motoren
* CNC-Kupfer-Kabel-Flexibel 2 x 0,25 mm²- Abgeschirmt je 2m für Referenzschalter und Notausschalter
Der Schutz vor elektromagnetische Störfeldern sichert eine störungsfreie Signal Übertragung.
Besitzt erhörte Kabelfestigkeit und eine längere Lebensdauer als herkömmliche Leitungen.
Beständig gegen eine Vielzahl von Ölen, Säuren und anderen chemischen Medien.
Raumsparende Installation.
Die CNC - Steuerung besteht aus passenden Elementen und notwendigem Zubehör zum Bau oder zur Umrüstung von CNC Maschienen für Motoren bis 4,5A.
Sollten Sie noch weitere Fragen zu diesem Produkt haben, dann schicken Sie uns einfach eine E-Mail an info@cncprofi.eu oder rufen Sie uns mit der Telefonnummer 030 4942661 an, wir antworten gerne.
Auf Anfrage können wir auch komplett CNC Systeme vorbereiten mit Software und Anschlussfertig, falls Sie Interesse hätten. Bitte um eine genaue Beschreibung.
Die Steuerung wird nach Ihrer Bestellung und Bezahlung zusammengebaut, deswegen kann die Lieferung bis zu 4 Wochen dauern. Für diesen Artikel können wir keinen Bestellungs-Wiederruf akzeptieren.
* Qualitätsprodukt vom Fachhändler *
* Neu und Original verpackt *
Lieferumfang:
Komplett-montiert Steuerung für 3 Achsen mit bis zu 48V - 4,5 A je Achse im Metallschrank mit Kabel
Garantie / Rechnung
Datenblatt mit Anschlussbelegung
