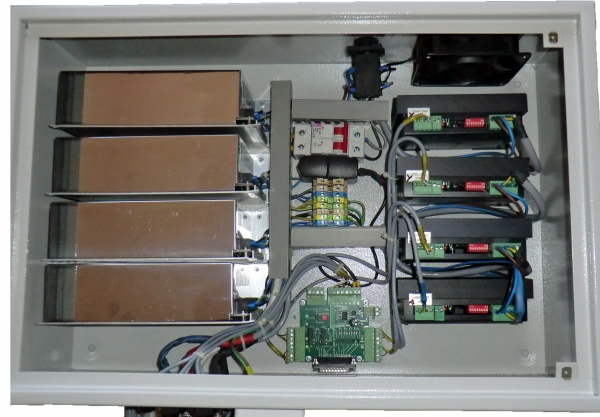

Profi - Komplett - montierte Steuerung für 4 Achsen bis 8A je Achse im Metallschrank mit Kabel
- 1x Interfaceplatine für LPT Port mit Optoisolation und Netzteil 12V
- 1x LPT Datenkabel
- 4x Steuerungs - Endstufen SK 8080 bis 80 V, 8 A
- 2m Kabel jeweils für 4 Motoren
- 2m Kabel mit Notausschalter
- 2m Kabel mit Mikroschalter für Endschalter
- 6x Referenzschalter mit 2m Kabel für jeden Mikroschalter
- 1x Einbau-Netzteil oder Trafo 72V 32A
- 1x Hauptschalter und Netzkabel für 230V
- 1x Sicherungsplatine oder Sicherungsautomaten
- 1x Lüfter sorgt für effektive Luftzirkulation und Kühlung der eingebauten Komponenten
- 1x Metallschrank mit Locher für Schalter, Kabel und Luftzirkulation 600 x 400 x 200 mm
- 1x Kleinmaterial für Montage - Verbindung der Komponenten
- 1x Montage / Einbau, Einstellung und Funktion - Test - Anschlussfertig
Technische Daten - Beschreibungen
* 4 Stück SK8080 - 8 A - 80 V Endstufe, CNC Steuerung PC-NC
- Ruhiger Motorlauf und geringe Erwärmung von Motor und Endstufe
- Schneller Motor durch Einsatz der neuesten bipolaren Technologie
- Geschlossenes Gehäuse, das stehend oder liegend montiert werden, schützt vor einem mechanischen Defekt
- Mit Überspannungs- und Kurzschluss-Schutz.
- Interfaceplatine mit integrierter Optoisolation schützt den Computer vor Beschädigung.
- Einstellbar über DIP Schalter. (kein Multimeter zur Einstellung nötig.)
- Automatische Stromabsenkung auf 50% im Stillstand (Sleep). (per DIP Schalter)
- Für 2 - 3 Phasen und 4 Phasen Schrittmotoren einsetzbar.
- Jumper pro Phase von 3,8; 4,4; 5,0; 5,6; 6,2; 6,8; 7,4; 8,0 A einstellbar
- 20-80 Volt Motorspannung
- Kompatibel mit Mach 2/3 ,PCNC , CNC-Profi, DIN-CNC, EMC...
- Logik TTL-kompatibel (5Volt), Signalsteuerung 300 kHz
- Mikroschritt 1/2 -, 1/4 -,1/8 -, 1/16 -, 1/32 -, 1/64 -, 1/128 -, 1/256 -, 1/5 -, 1/10 -, 1/25 -, 1/50 -, 1/125 -, 1/250
- Konfigurationskontrolle LED
- Maße: B =50mm, H =100mm, L=150mm
* 1 Stück - Netzteil - Schaltnetzgerät S600 72 V 8,3 A
- Kompaktes Metallgehäuse mit Schraubklemmen, Industrie-Qualität. Soft-Start-Strom. Geringes Gewicht.
- Standard-Montagevorrichtung, dadurch baugleich mit den meisten Produkten anderer Netzteilhersteller.
- Geschützt gegen Überlastung, Überspannung und Kurzschluss.
- Internationaler Einsatz möglich durch AC- und DC-Weitbereichseingang 110 -240 V/AC
- Netzteil mit sehr geringem Standby-verbrauch - Umweltschonend.
Eingangs-Netzspannung: 100 -120VAC / 200-240 VAC , 50/60 Hz
Ausgangs-Nennspannung: 72 V/DC -Einstellbar: von 65 bis 79 VDC
Ausgangsleistung: 600W 8 A - 3x Schraubanschlüsse
Wirkungsgrad: ca. 82%
Anschluss: Schraubanschluss
Überlast- und Kurzschluss-Schutz
Arbeitstemperatur: -10 bis +60 °C
Maße: B =124mm, H =65mm, L=238mm
* 1 Stück Interfaceplatine optoisoliert Anschluss an PC bis 4 Achsen
- Anschlüsse für Begrenzungsschalter/Referenzschalter, Notausschalter und Werkzeugbemessungsschalter.
- 2 Relais für Schaltfunktionen für z.B. eine Spindel oder Kühlmittelpumpe.
- Funktionalität Kontrolle wird mit Dioden LED angezeigt, was die Konfiguration mit der Software erleichtert.
- Bei den Steckverbindungen ist die Verteilung identisch, sowie bei unseren Mikroschritt Karten.
- Eine gedruckte Pinbelegung und ein Anschlussplan als Beispiel werden mitgeliefert.
- Optoisolation schützt den Computer vor einer Beschädigung.
- 1 Relais für zusätzliche Schaltfunktionen 5A/230V
- 3 Anschlüsse für Begrenzungsschalter/Referenzschalter
- Anschlüsse für Notausschalter und Werkzeugbemessungsschalter
- Stromaufnahme: 12V/250mA
- Anschluss an PC-Parallelport.
- Kompatibel mit Mach 2/3 ,PCNC , CNC-Profi, DIN-CNC, EMC...
- Logik TTL-kompatibel (5Volt)
- Maße: B =115mm, H =77mm, L=20mm
* 1 Stück - Notausschalter
- Der Schalter hat eine Aufnahme für 2 Kontaktblöcke Nach Absprache kann der Öffner durch einen Schließer ersetzt oder beide Bestellt werden.
- RoHS-konform
- Einbau-Ø: 22 mm Schraubbefestigung
- Knopf-Ø: 40 mm
- Schaltleistung: 250 V/AC/3,0 A
- Anschluss: Schraubanschluss Ausführung: NC 1 x Ein/(Ein)
- Temperaturbereich: -20 - +55 °C
* 4 Referenzschalter - Endschalter Mikroschalter-VT-Rollenhebel L-12
- Optional können wir auch mehr Endschalter oder Näherungsschalter statt Mikroschalter einbauen.
- RoHS-konform
- Hebel: Rollenhebel L-12mm
- Ausführung: Wechsler/Rolle
- Schaltleistung: 250 V/AC/16(4) A
- Anschluss: Steckanschluss 6.3 x 0.8 mm oder Lötanschlüsse
- Abm.:(B x H x T) 30 x 16 x 10 mm
* CNC-Kupfer-Kabel-Flexibel 4 x 1,5 mm²- Abgeschirmt je 2m für Motoren
* CNC-Kupfer-Kabel-Flexibel 2 x 0,25 mm²- Abgeschirmt je 2m für Referenzschalter und Notausschalter
Der Schutz vor elektromagnetische Störfeldern sichert eine störungsfreie Signal Übertragung.
Besitzt erhörte Kabelfestigkeit und eine längere Lebensdauer als herkömmliche Leitungen.
Beständig gegen eine Vielzahl von Ölen, Säuren und anderen chemischen Medien.
Raumsparende Installation.
Sollten Sie noch weitere Fragen zu diesem Produkt haben, dann schicken Sie uns einfach eine E-Mail an info@cncprofi.eu oder rufen Sie uns mit der Telefonnummer 030 4942661 an, wir antworten gerne.
Auf Anfrage können wir auch komplett CNC Systeme vorbereiten mit Software und Anschlussfertig, falls Sie Interesse hätten. Bitte um eine genaue Beschreibung.
Die Steuerung wird nach Ihrer Bestellung und Bezahlung zusammengebaut, deswegen kann die Lieferung bis zu 4 Wochen dauern. Für diesen Artikel können wir keinen Bestellungs-Wiederruf akzeptieren.
* Qualitätsprodukt vom Fachhändler *
* Neu und Original verpackt *
Lieferumfang:
Komplett-montiert Steuerung für 4 Achsen mit 8A je Achse im Metallschrank mit Kabel
Garantie / Rechnung
Datenblatt mit Anschlussbelegung
