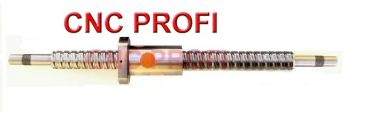

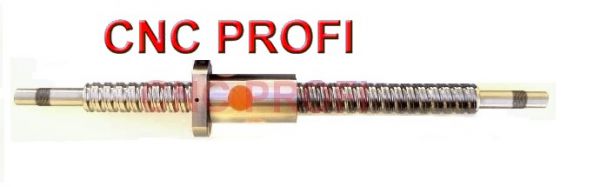

Set Kugelumlaufmutter mit CNC Präzision Kugelumlaufspindel fi 32 mm , Steigung 10 mm , Länge 2600 mm , Vorgearbeitet für Festlager beidseitig und Kupplungsverbindung
Technische Daten
- Durchmesser der Kugelumlaufspindel 32 mm
- Steigung der Kugelumlaufspindel 10 mm
- Länge der Kugelumlaufspindel 2600 mm
- Länge des effektiven Verfahrweg mit Mutter 2480 mm

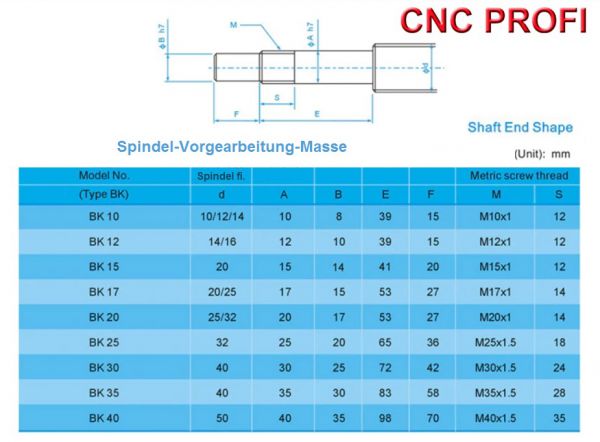

- Vorgearbeitet beidseitig 2 x BK25
- Für Kupplungsverbindung fi. 20 mm
- Set mit Kugelumlaufmutter
- Die Kugelumlaufmutter ist auf der Spindel eingebaut
- Die Kugelumlaufspindel ist schon komplett vorgearbeitet , für die Unterstützung und Kupplung
Wir können nach Kundenwunsch die Länge der Spindel zuschneiden . Die maximale Länge bis 4 Meter in einem Stück . Nicht Standartlängen auf Anfrage .
Kugelumlaufmutter haben viele Kugelumlaufbahnen , was hohe Präzision bei der Positionierung , Haltbarkeit und Stabilität bietet .
– Geringerer Verschleiß der Laufbahnen
– Weniger Reibung erzeugt weniger Wärme , ca. 50 bis 90% der eingeleiteten Antriebsleistung wird bei Gleitgewindetrieben in Wärme umgewandelt
– Steigerung der erreichbaren Verfahrgeschwindigkeit
– Höhere Positioniergenauigkeit
– Geringere Wartungskosten
Werkstoff : cf53
Oberflächenhärte : 59-65 HRC
Steigungsungenauigkeit kleiner 0,053 mm / 300 mm Länge
Qualitätsklasse C7 präzisionsgerollt und geschliffen
Technische Daten : bitte aus PDF Dateien Produktinfo entnehmen
Wir haben auch andere Längen vorgearbeitete Kugelumlaufspindeln für die Unterstützung und Kupplung .
Unsere Kugelumlaufspindel KOMPLETTSETS
Ausgestattet mit Lager , Montageblöcken und Kugelumlaufmutter . Alle Komponenten sind einbaufertig für die sofortige Montage geeignet .
Abmessungen: 300 , 400 , 500 , 600 , 800 , 1000 , 1200 , 1400 , 1600 mm .
Die Spindel werden an CNC Plotter , CNC Fräsen , CNC Drehmaschinen , Drahterodiermaschinen , manuelle Drehmaschinen und andere CNC Maschinen installiert .
Link für passende Komplettset : Satz für die Unterstützung fi 32 mm
ENDKONSERWIRUNG-REINIGUNG-WARTUNG
Die Kugelumlaufspindel wird mit einer Anti-Korrosion-Schutzschicht geliefert.
Bevor Sie die Kugelumlaufmutter auf die Spindel drauf schrauben muss die Spindel entgratet und gründlich gereinigt werden.
Die Schutzbeschichtung und Unreinigkeiten müssen mit weichem, in Petroleum befeuchtetem Pinsel gewischt werden. Nach Entfernen der Schutzschicht müssen die gereinigten Teile mit sauberem Tuch trocken gewischt und eine Schicht Maschinenöl aufgetragen werden.
Die Kugelumlaufmutter muss mit Fettpresse - Hochleitungsfett geschmiert werden.
Während der Explantation je nach Häufigkeit der Verwendung soll:
- die Kugelumlaufspindel je nach Bedarf von Unreinigkeiten, in Petroleum befeuchtetem Pinsel gewischt werden und müssen die gereinigten Teile mit sauberem Tuch trocken gewischt und eine Schicht Maschinenöl aufgetragen werden.
- die Kugelumlaufmutter mit Hochleitungsfett mindestens einmal Wochentäglich gefettet werden.
Dadurch erhöhen Sie die Lebensdauer und verringern den Verschleiß der Kugelumlaufspindel.
Lieferumfang : Set Kugelumlaufmutter und Kugelumlaufspindel 260 cm mit Garantie und Rechnung
