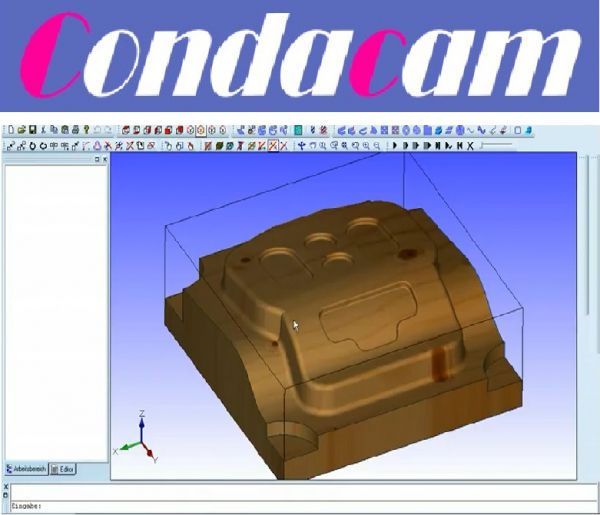

Condacam 3.1 - News

Ein halbes Jahr nach der Einführung erhält das neue CondaCam 3.1 ein durchgängig positives Feedback . Maßgebliche Neuentwicklungen in Condacam 3.1 ermöglichen noch schnelleres Programmieren und effektivere Werkzeugbahnen . Schlüsselfeature von CondaCam 3.1 sind die hochmodernen HSC / HPS-Strategien und das innovative Kontaktflächen-Schlichten , sowie die neuen Auswahlfunktionen .

HSC / HPC - Fräsen mit setzen von Eintauchpunkten , innovatives eintauchen über Slot-Rampe , Helix , einfache Rampe , sowie das gerade eintauchen . Die Besonderheit der HPC / HSC-Strategien (auch Adaptiv-Fräsen genannt) gegenüber herkömmlichen Strategien liegt darin , dass die Werkzeugbelastung über den gesamten Fräsprozess konstant gehalten wird . Dadurch lassen sich Vollhartmetallwerkzeuge prozesssicher einsetzen , und es können Vorschübe mit höherer Geschwindigkeit verwendet werden . Auch die Werkzeugstandzeiten verlängern sich erheblich , wodurch länger andauernde Fräsprozesse mit einem Werkzeug realisiert werden können . Des weiteren können größere Tiefen - Zustellungen in der Z - Achse realisiert werden . Die größere Tiefen - Zustellung führt zu einer gleichmäßigen Schneideabnutzung über die gesamte Schneidelänge des Werkzeuges , wodurch insgesamt ein größerer Materialabtrag erreicht werden kann .

Komplett neu überarbeitete Schruppstrategien (einschließlich Restmaterialschruppen) mit weichen Werkzeugbahnen durch S - Linking , weiches Einfahren und Werkzeugbahn - Verrundung . Eine weitere Neuerung im Bereich Ebenen ausräumen (Offset , Offsetmodell und Pendelschruppen) ist die bessere Nutzung von freien Eintauchbereichen in freigefrästen Zonen . Der neu entwickelte Algorithmus , bei der Restmaterialbereinigung für weichere Werkzeugbahnen , bei einer seitlichen Zustellung über 50% vom Werkzeugdurchmesser , rundet diese neue Strategie ab .

Neu überarbeitete Schlichtstrategien . Weiche Werkzeugbahnen durch S - Linking , weiches Einfahren , sowie die Werkzeugbahn - Verrundung ist nun Bestandteil der Strategien Offset - Schlichten , Hohlkehlen - Offset , Schlichten flacher Bereiche , Taschenschlichten , Restmaterialschlichten , Komplettschlichten und Z - Ebenenschlichten (Bearbeitung zwischen den Ebenen) .

Neues "Schlichten zwischen zwei Kurven" Mit 3D - Konstanten Bahnabstand und spiralförmiger Zustellung .

Grafik - und Render-Technik mit temporären Kontur - und Flächen - Highlighting .

Ebenfalls neue Render - Technik für Objektfangsymbole und temporärer Text - Darstellung (mit besserer Darstellungsqualität) .

Auswahlfunktion für Konturen und Konturabschnitte direkt am 3D Modell . Mit der Konturauswahl lassen sich am 3 - D Modell automatisch Kantenketten selektieren . Die ausgewählten Konturen können für alle 2.5D - Strategien (z.B. Taschenbearbeitung) und 3D - Strategien (z.B. als Umgrenzungskurven) verwendet werden .

Die neue An - und Abfahr - Optionen beim Gewindefräsen . Die Optionen von " Zentrum Anfahren / Abfahren" und "Zentrum Anfahren / Abfahren mit Steigung" ermöglichen nun bei geringen Unterschieden zwischen Werkzeugdurchmesser und Bohrungsdurchmesser ein sicheres An - und Abfahren . Des Weiteren können diese An - und Abfahrmethoden bei der Mehrfachzustellung vorteilhafter sein .

Die Neue Auswahlfunktion "Farbgleiche Auswahl" dient zur Auswahl von Elementen wie z.B. Linien oder Flächen mit gleicher Farbe . Dabei werden automatisch alle sichtbaren Elemente der Auswahl hinzugefügt , welche die gleiche Farbe wie das ausgewählte Element besitzen . Wird während der Auswahl die String - Taste gedrückt gehalten , kehrt sich der Auswahlmodus um . Das heißt , bereits ausgewählte Elemente mit identischer Farbe können so wieder aus der Auswahl entfernt werden .

Die neue Funktion Kantenextrahieren erlaubt für die Extrahierung von Polylinien neben der Auswahl von Flächen , auch die Auswahl von Randkurven direkt am 3D Modell .

Erweiterung der Laufzeitangabe im Report für die Sekundengenaue Ausgabe .

Neue Postprozessor Simulationsoptionen für das skalieren der Einheiten . Diese ermöglichen nun die CNC - Ausgabe in anderen Einheiten , wie z.B. INCH oder kommalose Ausgabeformate .

Funktion Messen "Radius - Kreis / Kreisbogen" erlaubt nun das Messen von Konturradien durch auswählen von Kanten direkt am 3D Modell .

Die neue Strategien Bohren und Bohrfräsen erlauben nun die Eingabe einer Starttiefe . Diese kann unabhängig von den ausgewählten Elementen (z.B. Bohrkreis) die Bohrungsposition , bzw. Startposition der Bohrung in der Z-Achse angeben .

Weiterhin können für die Bohrbearbeitung , das Gewinde fräsen und Bohrfräsen neben der Auswahl von Bohrungskreisen auch Mantelflächen direkt am 3DModell ausgewählt werden .

Die Nesting Funktion "Konturelemente Schachteln" wird um eine weitere Option ergänzt . Das Abwählen der Option "Teil in Teil schachteln" ermöglicht , dass Konturen innerhalb eines Bauteils nicht als Innenbegrenzung erfasst werden , sondern mit dem Bauteil mitgeschachtelt werden . Die innenliegenden Konturen können dabei zugleich offen sein . Dies erlaubt das mitschachteln von z.B. Beschriftungen oder anderen Konturen , die für weitere Bearbeitungsstrategien benötigt werden .

Neue algorithmisch überarbeitete Textfunktion . Die Textfunktionen erzeugen die Schrift nun nicht mehr als segmentierte Polylinie , sondern als Polylinie mit Kreisbögen . Dadurch verbessert sich die Laufruhe von CNC-Programmen , welche aus Texten erstellt wurden .
