Profi - Zahnrad / Ritzel gerade verzahnt Modul M1,5 - 30 Zähne - Bohrung Ø 14,00 mm aus Stahl in Industriequalität - gefertigt nach Din 3962/63/67

• Optimal für CNC Maschinen.
• Können mit Zahnstangen und Zahnrädern des gleichen Moduls verwendet werden, um z.B. Getriebe zu bilden.
• Für Lineartechnik, Transportlösungen, Leistungsübertragung, Achsabstandsüberbrückung, Übersetzungsänderungen geeignet.
• Der Vorteil von Zahnstangen mit Zahnrädern gegenüber Umlaufspindeln ist, dass bei hohen Geschwindigkeiten und langen Zahnstangen kein so großer Durchmesser benötigt wird um die Vibrationen zu vermeiden. Außerdem sind sie Günstiger.
• Die Zahnräder sind gerade verzahnt.

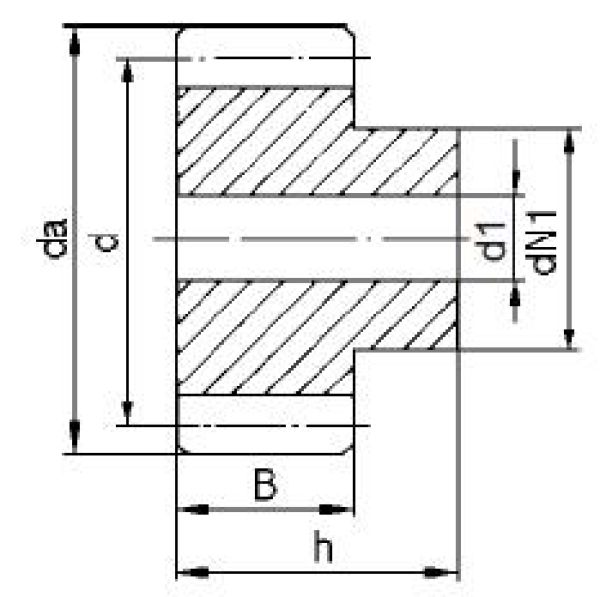

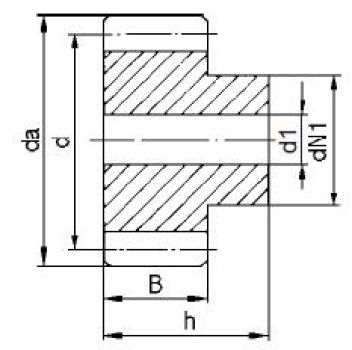

Technische Daten

• Härte: ca. 10 HRC
• Zahnmodul: 1,5
• Stützwinkel: 20°
• Zahnanzahl: 30
• Bohrung d1: Ø 14 mm
• Durchmesser d: 45 mm
• Durchmesser da: 48 mm
• Durchmesser dN1: 30 mm
• Gesamt Breite h: 30 mm
• Zahnbreite B: 17 mm
• Stahlsorte: C43 PN-73/H-84026
• Max. Abweichungen: 0.1 mm / 300 mm
• Durchgehende zylindrische Bohrung Toleranz H7

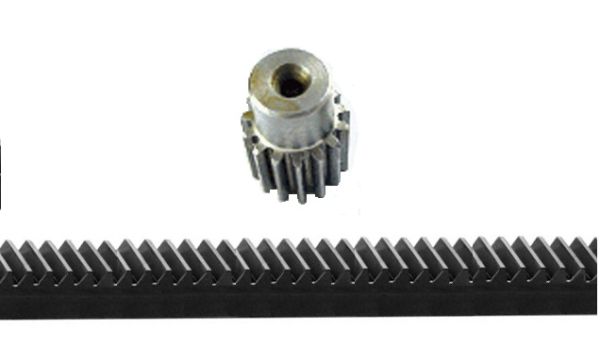

Geeignete Zahnstangen, bei uns erhältlich! - Hier (Modul M1)

* Qualitätsprodukt vom Fachhändler *

* Neu und Original verpackt *



Lieferumfang: 1 Stück Zahnrad mit Garantie / Rechnung
