PROFI - CNC D2 controller for 2 Axes Translation in Process
The controller was designed and manufactured by CNC Profi to automate the processes of production optimally
It is designed to work with stepper motors, servo motors and frequency converters.
The main advantages include:
Extremely quick and easy to use
All commands and settings are entered via the keyboard
It enables service and maintenance to be carried out quickly and inexpensively by the users, not exclusively by competent persons.
The ability to program the controller enables a lot of different possibilities to use it. Through the integrated editor you can create new or edit existing programs.

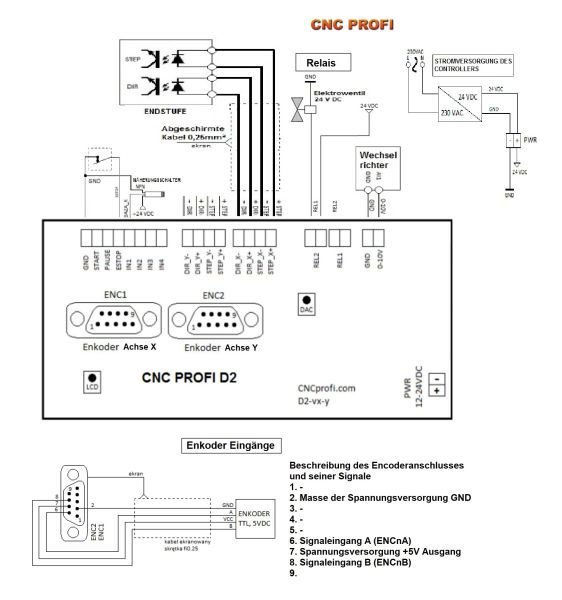

7 opto-isolated inputs exist for limit- and reference switches, start, stop/emergency stop and other functions available.
Logic TTL compatible (5Volt)
The amount of Program repeats can be decided manually or automatically through events in the process itself.
Can be used as a mobile hand-module or be built into the case.
All parameter and settings can be edited with the keyboard
Keyboard polyester film, resistant to scratches, coolants and lubricants
Key lock with password
Optionally, we can also offer you the following:
Connection for spindle speed, regulation signal: 0 to 10V
Direct switching of solenoid valves via the controller with up to 2A/24V.
Betriebsarten: Handbetrieb(Manuell), Automatikbetrieb(Auto), und Programm Editor(Edit)
Im manuellen Modus(MANUELL) können Sie:
die Maschine manuell verfahren
die Achsen initialisieren(Koordinate der aktuellen Position festlegen, ggf. den Startpunkt der Maschine festlegen. Natürlich können Sie in jeder Position ebenfalls die Koordinate 0 angeben.
Die Achse mittels der HOME-Taste auf den Referenzpunkt fahren, um den Maschinennullpunkt zu definieren
Der manuelle Modus(Manuell) ermöglicht es mit den "Start" / "STop" Tasten der Tastatur oder den externen Tasten, welche an dem Controller angeschlossen sind den jeweiligen Motor zu verfahren(links/rechts)
Im Automatik Modus (AUTO) können Sie :
Die Programme automatisch abarbeiten.
Die Programmnummer mit Hilfe der Pfeile auf der Tastatur wählen: [3] und [6], bis die gewünschte Programmnummer erscheint.
Zur Definition der Anzahl der Wiederholungen des Programms betätigen Sie die [C] Taste gefolgt von der Anzahl der Wiederholungen, welche durch [ENTER] bestätigt wird. Anschließend kann mit der START-Taste, die Programmausführung gestartet werden.
Die Programme mit den Tasten [STOP] und [START] unterbrechen und fortsetzen
Mit der Taste (Mode) kann ein gestopptes Programm abgebrochen werden.
Im Editier Modus (EDIT) können Sie :
Arbeitsprogramme editieren und speichern.
Mehrere Programme speichern. Die Anzahl und Komplexität der Programme ist durch den Speicherplatz begrenzt. Als Referenz gilt ca. 20 Programme mit jeweils 25 Zeilen. In jeder Zeile können Sie bis zu zwei Achsen mit der programmierten Geschwindigkeit verfahren. Zusätzlich kann in jedem Satz eine Verzögerungszeit, Relai Schaltung und/oder Spindelgeschwindigkeit gesteuert werden.
Der Controller verfügt über einen Ausgang "ESTOP" für einen externen Not-Aus-Schalter, mit dem zu jedem Zeitpunkt die Anlage gestoppt werden kann.
Nachdem sie den Not-Aus-Schalter neutralisiern und die Koordinaten nicht geändert wurden, können Sie das Programm mit der Taste [START] fortsetzen.
Lieferumfang:
1x CNC Profi D2-02 Controller für 2 Achsen
mit Garantie und Rechnung
